Вихретоковые дефектоскопы: эффективный инструмент для контроля проводящих материалов
Вихретоковые дефектоскопы (Eddy Current Testing, ETC) являются мощным инструментом неразрушающего контроля (НК), используемым для обнаружения дефектов в проводящих материалах, таких как металлы. Они основаны на принципе вихретоковых токов, которые возникают в материале под действием переменного магнитного поля. Этот метод широко применяется в различных отраслях промышленности для обеспечения качества и безопасности изделий.
Принцип работы вихретоковых дефектоскопов
Вихретоковый дефектоскоп работает по следующему принципу:
- Генерация магнитного поля: Катушка с переменным током создает переменное магнитное поле, которое индуцирует вихретоковые токи в проводящем материале.
- Обнаружение изменений: Присутствие дефектов (таких как трещины, коррозия, изменения толщины или структуры материала) нарушает равномерность вихретоковых токов.
- Анализ сигналов: Изменения в токе или магнитном поле, вызванные дефектами, регистрируются датчиком и обрабатываются для выявления аномалий.
Преимущества вихретоковых дефектоскопов
- Высокая чувствительность: Позволяет обнаруживать мелкие дефекты, такие как трещины, коррозию и изменения толщины материала.
- Быстрота инспекции: Метод обеспечивает быстрое сканирование больших поверхностей.
- Неразрушающий контроль: Не требует разрушения или изменения материала.
- Универсальность: Применим для контроля различных проводящих материалов, включая алюминий, медь, титан и сталь.
- Автоматизация: Современные приборы позволяют автоматизировать процесс инспекции и анализа данных.
Применение вихретоковых дефектоскопов
Вихретоковые дефектоскопы находят широкое применение в следующих отраслях:
-
Авиационная промышленность:
- Контроль деталей двигателей, фюзеляжа и шасси на наличие трещин, коррозии и других дефектов.
-
Энергетика:
- Инспекция трубопроводов, котлов и турбин на предмет коррозии и эрозии.
-
Металлургия:
- Контроль качества листового проката, труб и других металлических изделий.
-
Нефтегазовая промышленность:
- Проверка трубопроводов, резервуаров и фланцев на наличие коррозии и дефектов сварных швов.
-
Автомобильная промышленность:
- Инспекция деталей кузова, двигателей и других компонентов на наличие дефектов.
-
Строительство:
- Контроль арматуры в бетонных конструкциях и металлических элементов зданий.
Типы вихретоковых дефектоскопов
-

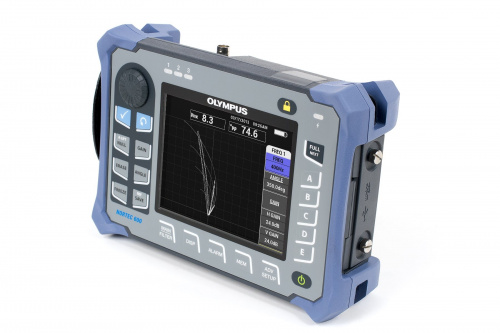

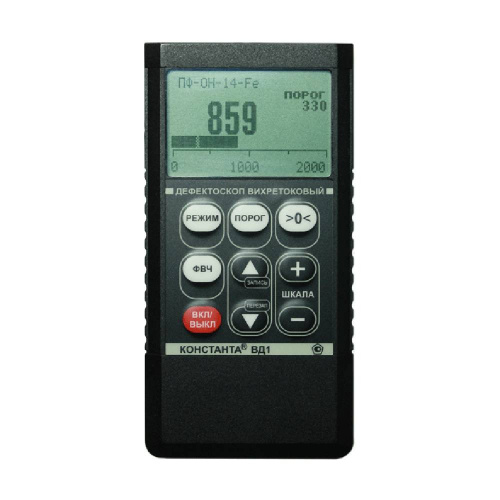

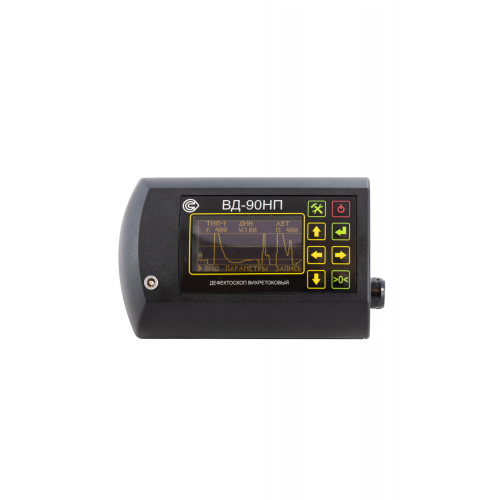

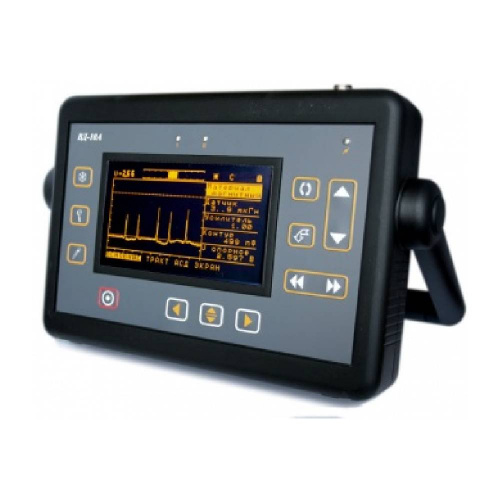

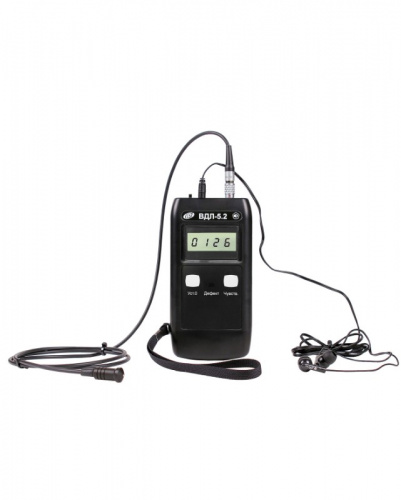

Портативные дефектоскопы:
- Компактные устройства, предназначенные для ручного использования. Идеальны для инспекции в полевых условиях.
-

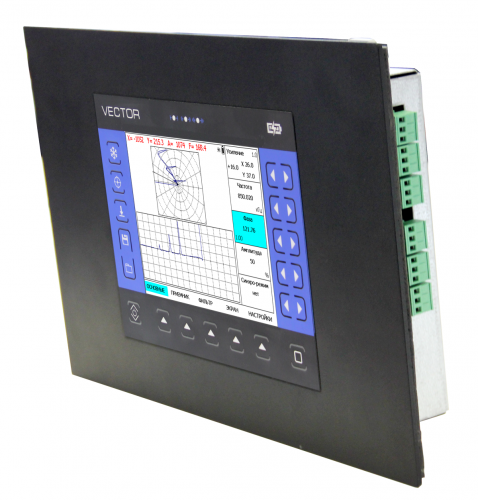

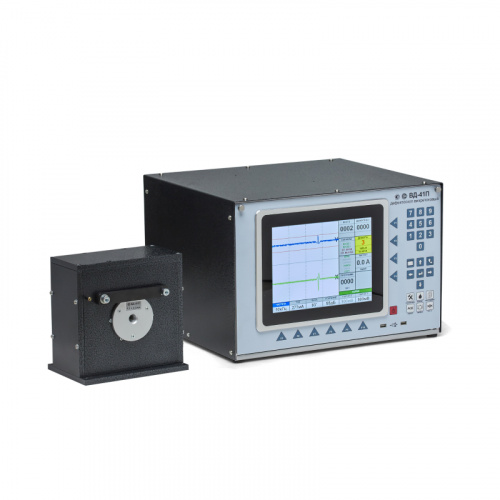

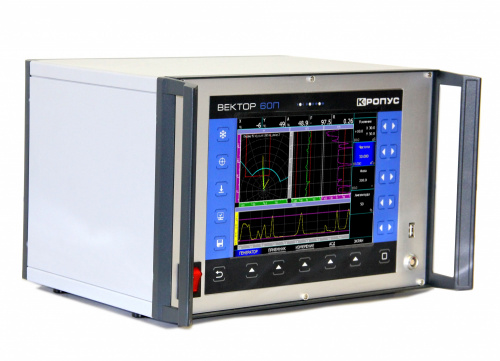

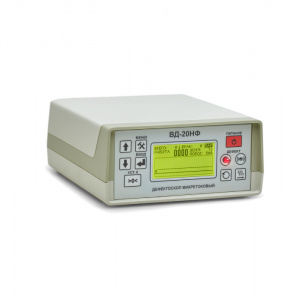

Стационарные системы:
- Установлены на производственных линиях для автоматизированной инспекции изделий в режиме реального времени.
-
Многочастотные дефектоскопы:
- Используют несколько частот для улучшения обнаружения дефектов на различных глубинах.
-

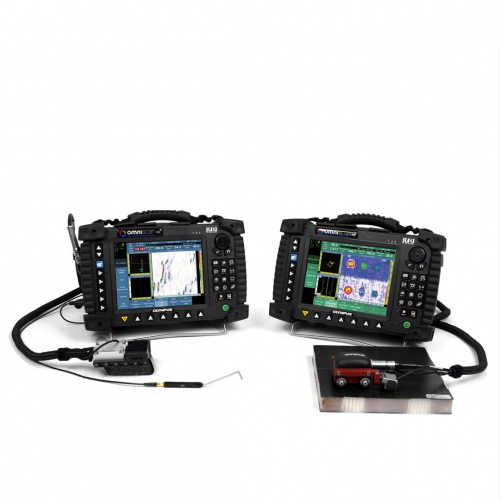

Фазированные массивы:
- Позволяют электронно управлять направлением и фокусировкой вихретоковых токов, повышая точность и скорость инспекции.
Технологии, используемые в вихретоковых дефектоскопах
-
Цифровая обработка сигналов (ЦОС):
- Позволяет в реальном времени обрабатывать и анализировать сигналы, повышая точность диагностики.
-
Изображение в режиме C-scan:
- Предоставляет двухмерное изображение поверхности с отображением дефектов, облегчая интерпретацию результатов.
-
Искусственный интеллект (ИИ):
- Алгоритмы машинного обучения используются для автоматической классификации дефектов и прогнозирования их развития.
Рекомендации по эксплуатации
- Калибровка: Регулярная калибровка прибора обеспечивает точность измерений.
- Подготовка поверхности: Поверхность материала должна быть чистой и свободной от загрязнений, которые могут повлиять на результаты.
- Выбор частоты: Оптимальная частота зависит от типа материала, толщины и глубины дефектов.
- Обучение операторов: Для эффективного использования дефектоскопа требуется специальная подготовка и опыт.
Вывод
Вихретоковые дефектоскопы являются эффективным и универсальным инструментом для контроля проводящих материалов. Их высокая чувствительность, скорость и возможность автоматизации делают их незаменимыми в различных отраслях промышленности. С развитием технологий вихретоковые дефектоскопы продолжают совершенствоваться, открывая новые возможности для неразрушающего контроля и обеспечения качества изделий.
